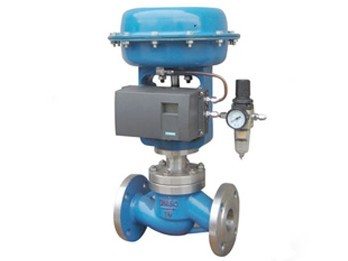

ZJHP氣動薄膜單座調節閥

產品品牌：民達
規格型號：ZJHP氣動薄膜單座調節閥

產品介紹

ZJHP氣動薄膜單座調節閥

ZJHP系列氣動薄膜單座調節閥采用頂導向結構，配用多彈簧執行機構，流道呈S流線型。具有結構緊湊、重量輕、動作敏、壓降損失小、閥容量大、流量特性、維護方便等優點，可用于苛刻的工作條件，適用于允許泄漏量小、閥前后壓差不大的工作場合。

本產品有標準型、散熱型、低溫型、調節切斷型、波紋管密封型、夾套保溫型。

公稱壓力等級有PN(MPa)1.6、4.0、6.4、 10.0；

閥體口徑范圍DN20~300mm；

適用流體溫度由-200~+560℃范圍內多種檔次；

  泄漏量標準有Ⅳ級、Ⅵ級；流量特性有直線、等百分比。
主要零件常用材料
  閥體、閥蓋：ZG230~450、ZG1Cr18Ni9Ti、
  閥芯、閥座：1Cr18Ni9Ti、1Cr18Ni9Ti +PTFE、1Cr18Ni9Ti +司鈦萊合金堆焊
  填料：PTFE、石墨
  波紋管：1Cr18Ni9Ti
  墊片：石墨纏繞墊片(V6590)、F4
  膜蓋：A3
  波紋膜片：夾增加滌綸織物丁腈橡膠
  彈簧：60Si2Mn
  閥桿、推桿：1Cr18Ni9Ti、2Cr13
注：具體材質組合及要求可供其它材料請。
本系列調節閥采用模塊化設計，可采用不同組合、配用附件。
類型
  ZJHP標準型工作溫度-20~+160℃，泄漏量標準有Ⅳ級；
ZJHP-G閥蓋增設散熱片可用于介質溫度-60~+450℃；
  ZJHP-V型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏；
  ZJHP-D長頸閥蓋結構加波紋管密封可用于-196℃的深冷場合。
ZJHP-Q型軟密封結構閥芯達Ⅵ級泄漏標準（微氣泡級）；
  ZJHP-J型夾套保溫調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合；
  ZJHP-F襯塑型單座調節閥與流體接觸部位襯有F46，填料部位采用聚四氟乙烯波紋管密封，適用于強腐蝕介質的自動控制。

閥芯、閥座堆焊司鈦萊合金，適用于高溫、深冷及其他苛刻的工況；
作用方式
氣關式（FO）
當氣源故障時，執行機構彈簧將閥打開
氣開式（FC）
當氣源故障時，執行機構彈簧將閥關閉

流量特性圖

主要技術參數

公稱通徑DN（mm）		20				25	32		40	50	65		80	100	125		150	200
		(10)	(12)	(15)	(20)
額定流量系數 KV	直線	1.8	2.8	4.4	6.9	11	17.6		27.5	44	69		110	176	275		440	690
	等百分比	1.6	2.5	4.0	6.3	10	16		25	40	63		100	160	250		400	630
額定行程L（mm）		16						25				40				60
膜片有效面積Ae（cm2）		280						400				600				1000
信號范圍Pr(KPa)		20~100、40~200
氣源壓力Ps(MPa)		0.14~0.4
固有流量特性		直線、等百分比
固有可調比		50
允許泄漏量		硬閥座：IV級（10^-4閥額定容量）軟閥座：VI級
公稱壓力PN（MPa）		1.0、1.6、4.0、6.4
工作溫度t（℃）	常溫型	-20~200、-40~240、-60~250
	散熱型	-40~450、-60~450
	高溫型	450~560
	低溫型	-60~-100、-100~-200、-200~-250

ZJHP氣動單座調節閥外形尺寸（mm）

DN	L			H		H1				質量(kg)		φA
DN	PN16	PN40	PN64	普通	高溫	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
20	181	194	206	398	548	45	52		65	19	23	285
25	185	197	210	410	560	50	57		70	20	24
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250	470
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660	580

注：表中尺寸為不帶標準附件數據。另由于產品改進參數可能有變化，請咨詢公司部門索取數據。
法蘭連接尺寸
本產品的法蘭連接尺寸符合國家標準GB9115.7－88、GB9115.9－88、
PN64符合79－59。此連接尺寸與老產品的采用的78－59《鑄鐵法蘭》,79－59《鑄鐵法蘭》中的連接尺寸基本,可以套用,安裝時不影響和老產品的換。
