你的位置：首頁 > 產品展示 > 電動調節閥

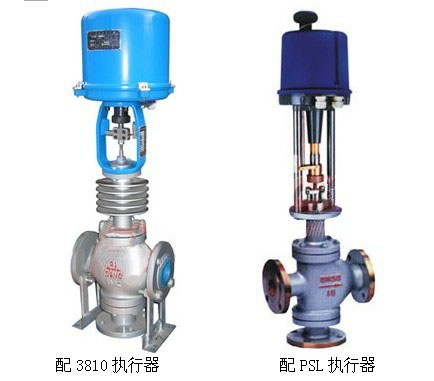

電動三通調節閥

產品品牌：上海民達
規格型號：ZDSF(H) 配PSL執行器分（合）流閥/ZRSF(H)配3810執行器分（合）流閥

產品介紹

產品概述

ZRSF(H)電動三通分(合)流調節閥采用雙閥芯上下導向結構，配用電動執行機構機構，閥體為三通結構，即一進兩出（分流型），兩進一出（合流型），從而達到流體混合升溫或降溫，或流體不等量分流，不同工礦的使用要求。該閥體具有結構緊湊、重量輕、動作敏、壓降損失小、閥容量大、流量特性和維修方便等優點。可用于不同的工作條件，適用于石油工業熱交換器的溫度控制系統和其他的各行業的自動化控制系統。本系列產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等有PN1.6、4.0 6.4；閥體口徑范圍DN20-DN300；適用流體溫度-150℃-+560℃范圍內多種檔次；泄露等氛分為Ⅳ、Ⅴ、Ⅵ；流量特性有直線、等百分比。多種規格可供選擇。

主零件材料及結構圖

1	閥體	WCB	CF8	CF8M	CF3M
2	閥座	304	304	316	316L
3	閥芯	304	304	316	316L
4	導向套	WCB	CF8	CF8M	CF3M
5	閥蓋	WCB	CF8	CF8M	CF3M
6	閥桿	304	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn	304	316	316L
9	螺母	304	304	316	316L

主要技術參數

公稱通徑DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數 (KV)	合流	6.3	8.5	13	21	34	53	85	135	210	340	535	800	1280
額定流量系數 (KV)	分流							85	135	210	340	535	800	1280
額定行程L（mm）		16		25			40			60			100
公稱壓力PN（MPa）		1.6 2.5 4.0 6.4 10.0
執行機構型號	PSL	PSL201		PSL202		PSL204		PSL208			PSL312		PSL320
執行機構型號	3810L	381LSA-08		381LSA-20		381LSB-30		381LSB-50			381LSC-65		381LSC-160
固有流量特性		直線、等百分比
固有可調比		30：1
工作溫度t（℃）		普通型：鑄鋼-40-250；鑄不銹鋼-60-250 散熱型：鑄鋼-40-450；鑄不銹鋼-60-450
輸入信號		0-10mADC、4-20mADC、220VAC（開關信號）
電源電壓		220VAC 50Hz

電動執行機構

1、電動執行機構主要性能參數

型號		額定輸出力N		速度mm/s		技術參數
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

2、主要性能指標

項目			指標值
基本誤差％			配3810L±2.5；帶定位器 ±1.0
回差％			配381L ±2.0；配PSL±1.0
死區％			1.0
始終點偏差％	電開	始點	±2.5
	電開	終點	±2.5
	電關	始點	±2.5
	電關	終點	±2.5
可調范圍			50：1
額定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV級小于閥的額定容量×10-4

3、、允許壓差

公稱通徑(mm)		20				25	40		50	65	80	100	150		200	250	300
閥座直徑(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
執行機構		允許壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配381L	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11

注:實際配置需根據具體工藝參數。如果允許壓差一清楚或工作壓差出列表范圍，請與我們聯系，采取適當方法可解決。

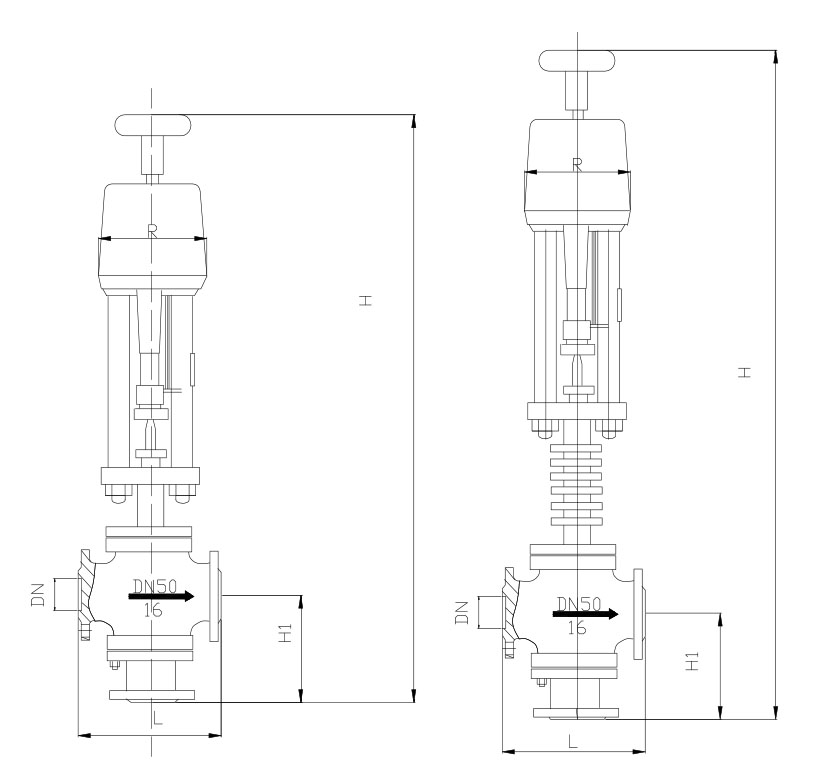

主要外型尺寸

常溫型散熱型

公稱通徑（DN）		20	25	32	40	50		65	80	100	125	150		200	250	300
結構長度（L）	PN16/25	180	185	200	220	250		275	305	350	410	450		550	670	770
	PN40	185	190	210	230	255		285	310	355	425	460		560	690	795
	PN64	190	200	220	240	265		295	320	370	440	475		570	752	819
常溫型（H）	PN16/25	535	553	556	698	703		959	969	981	1061	1076		1109	1361	1458
	PN40	540	558	561	703	708		964	974	986	1066	1081		1114	1366	1463
	PN64	545	563	566	708	713		969	979	991	1071	1086		1119	1371	1468
高溫型（H）	PN16/25	735	753	756	898	903		1209	1219	1231	1381	1396		1429	1711	1808
	PN40	745	763	766	908	913		1219	1229	1241	1391	1406		1439	1721	1818
	PN64	755	773	776	918	923		1229	1239	1251	1401	1416		1449	1731	1828
H1	PN16/25	95	117	120	139	144		188	208	220	268	278		320	441	465
	PN40	100	122	125	144	149		193	213	225	273	283		325	446	470
	PN64	105	127	130	149	154		198	218	230	278	288		330	451	475
H2		87			90
D		225					257						310
壓力等級		GB：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
執行機構		PSL系列、3810系列、DKJ或DKZ系列等
