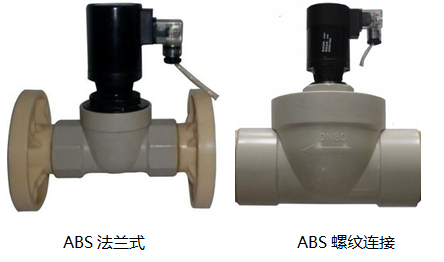

ABS化工電磁閥
一、用途及特性
ABS化工電磁閥由于啟閉原理的結構設計的科學性，產品的部件均可根據不同的化學介質選用不同的高分子材料制造，同時由于它的先導孔和卸壓孔是傳統閥的幾十倍大，復位彈簧設置在介質外，因此它具有不易堵塞、耐酸堿、抗腐蝕等優點，可適應于化學流體介質，是化工流體自動化生產設備的配套產品。 耐腐性：化學穩定性好，抗腐蝕。 耐壓性：在23±2℃，連續試驗壓力2MPa情況下耐壓一小時。 耐沖擊性：在外力沖擊下，材質不破裂。 內部光滑、耐候性較好。 涂上涂料還可防紫外光老化。適用溫度2~80℃。
二、性能參數
項目 說明 閥體、閥芯材質 ABS 工作介質 適應于ABS材質的化學流體 （參考下表：ABS化工電磁閥——耐化學品性能簡略指南） 介質溫度 與ABS相適應的溫度（1-80℃） 公稱壓力 1.0MPa 電源 AC220V DC24V AC36V AC110V 公稱通徑 15 20 32 40 50 65 80 螺紋接口 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3“ 額定流量系數（kv）≥ 4 6 9 13 18 30 45 70 連接方式 管螺紋連接、粘接、法蘭 三、ABS化工電磁閥安裝尺寸（mm）
適應于ABS材質的化學流體
（參考下表：ABS化工電磁閥——耐化學品性能簡略指南）
公稱通徑 內螺紋連接 粘結承口內徑 粘接承插長度 長×寬×高 15 1/2" 20 16 98×41×(117-128) 20 3/4" 25 16.5 103×47×(137-145) 25 1" 32 22 120×58×(151-170) 32 11/2” 40 26 130×86×(207-220) 40 11/2“ 50 31.5 145×86×(215-228) 50 2” 63 38 180×108×(232-246) 65 21/2“ 75 44 215×135×(260-280) 80 3" 90 51 255×165×(290-310) 以上尺寸數據，可能會產生變動，如有需要，請購買時向我司查詢
四、ABS化工電磁閥--耐化學品性能簡略指南
種類 濃度% 20℃ 60℃ 種類 濃度% 20℃ 60℃ 種類 濃度% 20℃ 60℃ 種類 濃度% 20℃ 60℃ 氫氧化鈉 100 ○ ○ 乙酸 20 0 △ 高氯酸 10 × 環已酮 0~100 × ○ 30 25 △ 25 25 △ ○ 70 25 × 氫氧化鉀 100 ○ ○ 乳酸 100 ○ ○ 丁烷 0~100 △ 乙醚 0~100 × 氫氧化鈣 100 ○ ○ 銘酸 10 ○ △ 甲醇 0~100 25 苯 0~100 × 15 × 草酸 10 ○ ○ 氫氟酸 10 × 乙醇 100 25 ○ 甲苯 0~100 × 48 ○ 甲酸 5 ○ ○ 硫酸 30 ○ 異丙醇 100 25 ○ 汽油 100 △ 20 △ 75 50 25 × 75 × △ 硝酸 10 △ 磷酸 20 ○ 甲醛 乙醛 37 ○ ○ 煤油 100 65 ○ 20 ○ 40 ○ △ 35 △ 70 × 50 × 檸檬酸 25 ○ ◇ 鹽酸 36 ◇ ◇ 40 ◇ ◇ 原油 100 ◇ ◇
甲醛
乙醛
“○”表示耐腐蝕（可以使用）， “△”表示尚耐腐蝕（一般不用，某些特定場合可謹慎使用）， “×”表示不可使用。 以上數據供參考，用戶可自行查詢相應的資料。
五、型號說明
型號 通徑 材質 電壓 動作方式 防爆 連接 其他 HD 25 A 1 K B F 三通（二通略） 化工 電磁閥 閥門 口徑 A-聚四氟乙烯 B-聚丙烯PP C-聚氯乙烯PVC D-ABS 1：AC220V 2:DC24V 3:其他電壓 K常開 O常閉 B防爆 隔爆型O F法蘭 O螺紋 21：二進一出 12：一進一出 型號編制說明：
化工
電磁閥
閥門
口徑
A-聚四氟乙烯 B-聚丙烯PP
C-聚氯乙烯PVC D-ABS
1：AC220V 2:DC24V
3:其他電壓
K常開
O常閉
B防爆
隔爆型O
F法蘭
O螺紋
21：二進一出
12：一進一出
例如：HD-25A1OOO21表示為：化工電磁閥DN25，材質聚四氟乙烯PTFE,220V電壓，常閉隔爆型，螺紋連接，三通二進一出
