你的位置：首頁 > 產品展示 > 電動閥門

電動法蘭球閥

產品品牌：民達

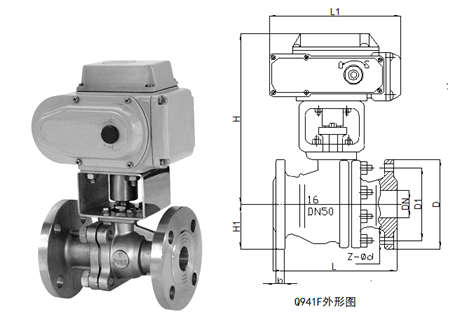

規格型號：Q941F電動法蘭球閥

產品介紹

電動法蘭球閥

電閥采用一體化結構，球閥與MDR電動執行機構相配，只要有直流或交流電源控制運轉；還可以輸入控制信號（4~20mADC或1-5VDC）來調節閥門開度，以達到控制的目的。具有體積小、輕便宜人、、配套簡單、流通能力大、適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥應用于食品、、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

一、球閥的特點

1.1球閥是閥類中流阻小的一種，開關方便，只要球體轉動90°就完成了全開或全關動作，實現啟閉。
1.2雙向密封，密封性能好。閥座一般采用聚四氟乙烯材料。由于浮動球閥的球體是浮動的，在介質壓力作用下，球體能向出口端方向產生的位移并緊壓在出口端的密封面上。
1.3閥桿填料采用V型密封結構，V型填料能夠將填料壓蓋的壓緊力及介質力的轉化為閥桿的密封力。將傳統的填料壓蓋改為填料壓板與填料壓套的兩體式結構設計，填料壓套與填料壓板采用球形接觸，填料壓蓋垂直，并在填料壓套設置了聚四氟乙烯襯套,減小了閥門的操作力矩。

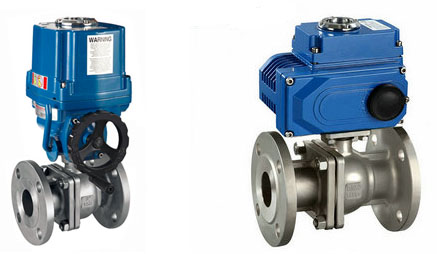

MQT電動執行器 MDR電動執行器

二：性能參數

公稱通徑mm		DN15-DN300
材料代號		C	P	R
主要零件	閥體	WCB	CF8M	CF3M
	球體	2Cr13硬鍍鉻	304	316L
	閥桿	2Cr13	SS304	1Cr18Ni12MoTi
	閥座	增強聚四氟乙烯（PTFE），對位聚苯（PPT），304+STL
	填料	聚四氟乙烯，柔性石墨
連接方式		法蘭，螺紋，對夾
泄漏量		按AP1598標準測試無泄漏
適用工況	適用介質	蒸汽，水，油	硝酸類	醋酸類
	適用溫度	常溫型-20~150℃，高溫型-28℃~+250℃
電動執行器		MDR型，MQT型（具體請參閱我公司電動執行器說明）
		電壓：AC220v,AC380V,DC24V（特殊電壓可定制）

三、不同開度下的流量表

公稱通徑（DN）	不同開度角下的Kv值
溫度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100
