常開式燃氣緊急切斷閥

產品品牌：上海民達
規格型號：ZCRB燃氣緊急切斷閥

產品介紹

一、產品用途
ZCR系列是新型的燃氣管道工程的安全配套裝置，主要應用如下：

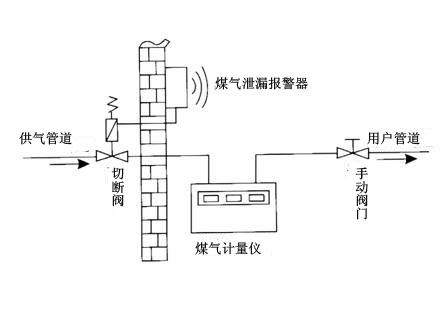

1、與可燃氣體泄漏監測儀器相接。當儀器檢測到可燃氣體泄漏時，自動關閉主供氣體閥門，切斷燃氣的供給，及時制止惡性事故的發生。
2、與熱力設備的溫度（或壓力）安全控制器相連接。當設備內檢測點的溫度或壓力超過設定的數值時，自動關閉供氣閥門，停止燃料的供給。
3、與高層建筑的中央消防報警系統相連接。當大廈發生危情時，自動切斷大廈內的燃氣供應。
4、在城市或工廠的燃氣供應管網內設置ZCR燃氣緊急切斷閥，可在中央控制室內集中控制，遠距離遙控，緊急關閉事故現場的管線供應。
二、工作原理
燃氣緊急切斷閥是常開型脈沖觸發式電磁閥，具有事故自鎖及手動復位功能。在日常工作中處于常開狀態，電磁線圈處于斷開狀態，不消耗電能。當事故發生時，切斷閥線圈通電，觸發切斷閥關閥，不會重新自動打開。再接通氣源時，人工重新向上提拉復位桿，聽到“咔”的一聲表明閥己打開，此時松開也不會切斷，開啟閥門，恢復供氣。

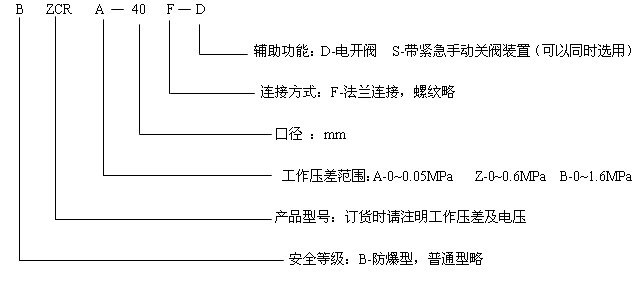

三、型號說明

         四、技術參數

結構形式

          直動式

閥體材質

            WCB，不銹鋼304

公稱壓力

        1.6MPa

工作壓差

        0-0.05MPa

工作介質

煤氣、天然氣、液化石油氣等無腐蝕性氣液體

關閉時間

小于1秒

介質溫度

-15~+80℃

打開方式

手動或者電動復位

電源電壓

AC220V, DC24V(特殊電壓可定制)

安全等級

普通型， Ex防爆型

控制方式

不間斷輸出或脈沖式電磁力

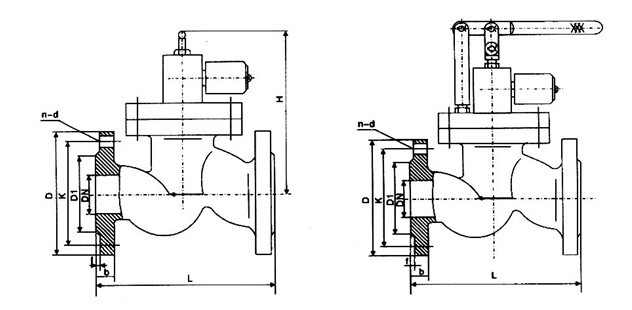

五、外形連接尺寸



   內螺紋連接尺寸

DN

G

L

H

25

1

90

130

32

1 1/4

140

150

40

1 1/2

156

170

50

2

180

190

   法蘭連接尺寸

DN

D1

K

D

b

f

n-d

L

H

25

5

85

115

16

3

4-?14

160

180

32

6

100

140

18

3

4-?18

180

195

40

84

110

150

18

3

4-?18

200

05

50

9

125

165

20

3

4-?18

230

220

65

118

145

185

20

3

4-?18

290

245

80

132

160

200

20

3

8-?18

310

100

156

180

220

22

3

8-?18

350

125

184

210

250

22

3

8-?18

400

150

211

240

285

24

3

8-?22

480

200

266

295

340

24

3

12-?22

495

250

319

355

405

26

3

12-?26

622

300

370

410

460

28

4

12-?26

698

350

429

70

520

30

4

16-?26

787

400

480

525

580

32

4

16-?30

914

450

548

585

640

34

4

20-?30

978

500

609

650

715

36

4

20-?33

978

600

720

770

840

38

5

20-?36

1295
