電動通風蝶閥

產品品牌：上海民達
規格型號：D941W電動通風蝶閥

產品介紹

產品概述

D941W電動通風蝶閥、電動煙氣蝶閥由角行程電動執行機構和煙氣蝶閥組成，它與電動單元組合儀表配合使用。表有結構簡單、口徑大、重量輕、操作方便等優點。應用于冶金、電站石油、化工等部門。適用介質，煤氣、含塵氣體、煙道氣。
其主要特點有：
1、設計新穎、合理，重量輕。
2、操作力矩小，操作方便。
3、采用適應的材料以低、中、高不同介質溫度及其腐蝕性介質等。

主要技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（Mpa）	0.05	0.25	0.6
試驗壓力	強度試驗	0.075	0.375	0.9
試驗壓力	密封試驗	≤1.5%泄漏量
適用介質	煤氣、含塵氣體、煙道氣等
適用溫度	氣傳動、電傳動

主要零件材料

零件名稱	材料
閥體	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
蝶板	鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料
密封圈	與閥體相同
閥桿	碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼
填料	氟塑料、柔性石墨

執行機構

381R系列電動執行機構:

1. 執行器設計有伺服系統，接入DC4～20mA（或DC1～5V）信號和AC220V單相電源工作。內設接線端子，接線簡單方便。
2. 執行器的關鍵部件─控制器，采用混合集成電路，用樹脂密封澆鑄，外形為匣狀，體積小。
3. 驅動量的反饋檢測采用導電塑料電位器，分辨率＜0.4%。
4. 具備自診斷功能，當發生故障時，控制器上的指示燈會發出指示信號。
5. 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態）。
6. 用狀態選擇開關可以設定（正、反動作）。
7. 用狀態選擇開關可以設定輸入信號為（DC4～20mA或DC1～5V）。
8. 調整工作零點（始點）和行程（終點）簡單易行。
9. 當突然斷電時，閥芯自鎖。
10. 采用同步皮帶傳動。
11. 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能起動保護，并可反向運行取消延時保護。

Z型多回轉電動裝置:

1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2.環境溫度：-20—+70℃（特殊訂貨-60—+80℃）
3.相對溫度：≤90%(25℃時）
4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的氣體混合物。（詳見GB3836.1）
5.防護等級：戶外型和防爆型為IP55（可訂制IP67）。
6.工作制：為短時10分鐘（可訂制30分鐘）。
大于DN300口徑閥門建議采用Z型多回轉電動執行器。

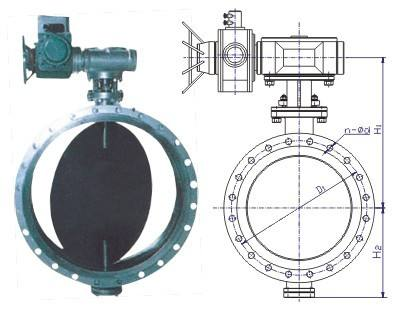

外形尺寸

公稱通徑		結構長度（標準值）	外形尺寸（參考值）				連接尺寸（標準值）						參考值（kg）
公稱通徑		結構長度（標準值）	外形尺寸（參考值）				0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d	D	D1	n-d
50	2	108	70	418	250	225	140	110	4-14	140	110	4-14	42
65	21/2	112	80	438	250	225	160	130	4-14	160	130	4-14	53
80	3	114	95	466	250	225	190	150	4-18	190	150	4-18	62
100	4	127	105	486	250	225	210	170	4-18	210	170	4-18	81
125	5	140	120	516	325	245	240	200	8-18	240	200	8-18	90
150	6	140	132	541	325	245	265	225	8-18	265	225	8-18	100
200	8	152	160	779	325	245	320	280	8-18	320	280	8-18	110
250	10	165	187	836	363	313	375	335	12-18	375	335	12-18	145
300	12	178	220	901	363	313	440	395	12-22	440	395	12-22	160
350	14	190	245	954	363	313	490	445	12-22	490	445	12-22	215
400	16	216	270	1003	363	313	540	495	16-22	540	495	16-22	230
450	18	222	297	1058	465	439	595	550	16-22	595	550	16-22	250
500	20	229	322	1111	546	556	645	600	20-22	645	600	20-22	260
600	24	267	377	1233	546	556	755	705	20-26	755	705	20-26	370
700	28	292	430	1338	546	556	860	810	24-26	860	810	24-26	400
800	32	318	487	1452	546	556	975	920	24-30	975	920	24-30	560
900	36	330	537	1588	632	706	1075	1020	24-30	1075	1020	24-30	800
1000	40	410	587	1689	632	706	1175	1120	28-30	1175	1120	28-30	660
1200	48	470	702	1938	632	706	1375	1320	32-30	1405	1340	32-33	950
1400	56	530	782	2670	790	1338	1575	1520	36-30	1630	1560	36-36	1280
1600	64	600	895	2810	868	1476	1790	1730	40-30	1830	1760	40-36	1510
1800	72	670	995	3020	868	1476	1990	1930	44-30	2045	1970	44-39	2500
2000	80	760	1095	3220	965	1600	2190	2130	48-30	2265	2180	48-42	2900
